案例名称:联想thinkpad E440笔记本电脑开机不显示维修
案例详细说明

接到客户送修联想thinkpad E440笔记本电脑,客户描述机器时显示时不显示

拿起此电脑已经大脑里深深的猜测到SR17D问题,就是这个机器所采用的PCH桥芯片问题

首先拆机后再次确定故障点,经测试电压以及复位信号后,确定桥芯片,

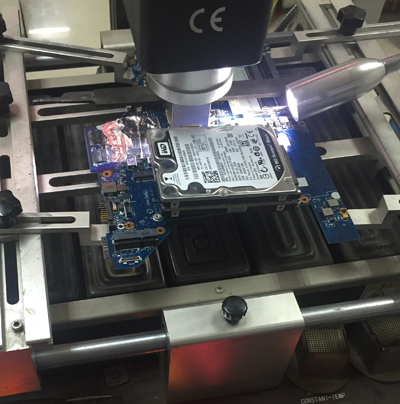

于是上BGA开始拆桥,此次拆桥比较壮观的就是主板容易变形,必须采取下支上压的方法,虽然看着丑了点,单还是比较实用的

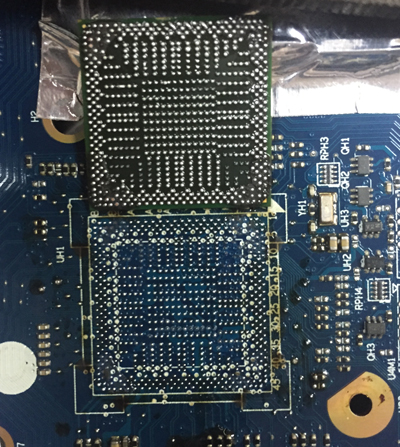

当芯片取下后,发现焊盘有几个掉点

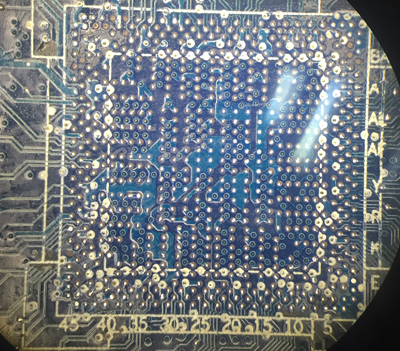

于是处理好焊盘后显微镜下仔细观察

共掉点12个,在预料之中,因为高温中操作,空点掉点是很在预料范围内的

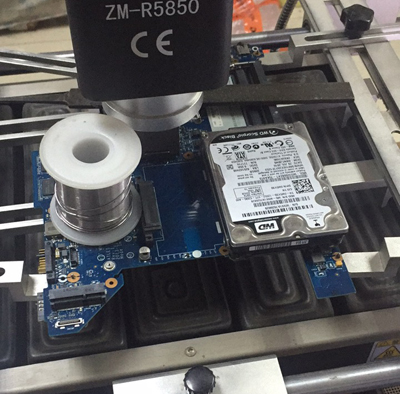

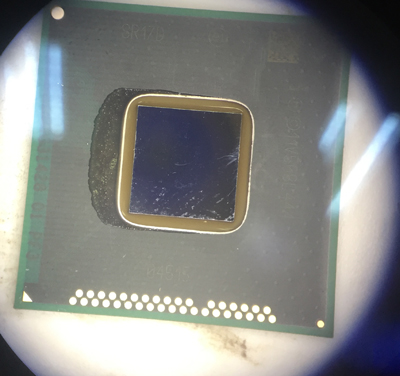

于是开始往主板上安装全新芯片

安装好全新芯片后,首先要打值试试,最基本的就是USB数据线,必须测试

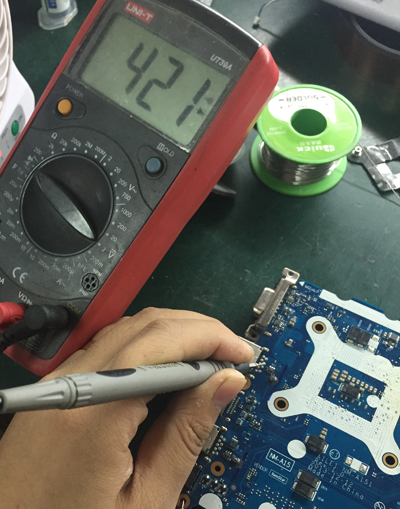

经测试上面U口阻值为421

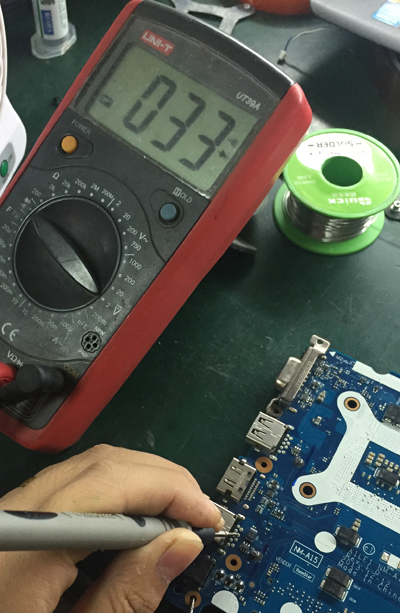

而下面只有33的阻值

很明显,桥已被高温烤坏

只能再次更换芯片,主板已经经历过高温了,这次可以简单点操作了

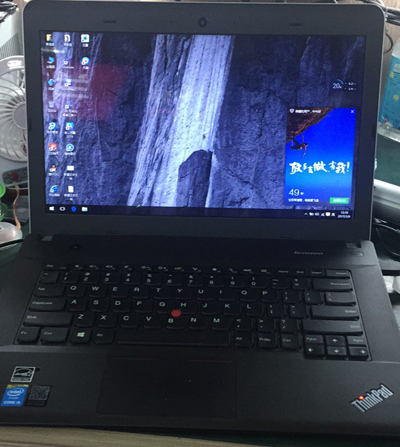

第二次更换后,USB阻值瞬间全部恢复OK,简单装机通电测试,亮机出现thinkpad LOGO画面,机器算是可以亮机了,

然后整机装好测试声音、显示、网络、键盘、触摸板等功能全部正常,机器正式宣布修复



此次维修中造联想thinkpad E440笔记本开机不显示问题是SR17D PCH芯片自身不亮问题造成

此次维修技术经验由兰州金鑫维修整理并首发在兰州金鑫维修官网,如需转载请标明原文出处
